Eine Bodenuntersuchung definiert die Untergrundverhältnisse, um Tragfähigkeit, Setzungsverhalten, Grundwasserverhältnisse und mögliche Kontamination zu quantifizieren. Sie beginnt mit einer Ortsbegehung und der Prüfung historischer Unterlagen, gefolgt von Geophysik, Bohrungen, In-situ-Tests und gezielter Probenahme. Laboruntersuchungen zu Festigkeits- und Konsolidierungseigenschaften liefern Bemessungswerte. Grundwassermonitoring und Durchlässigkeitsprüfungen steuern Entwässerungsmaßnahmen und hydrogeologische Modelle. Die Kontaminationsuntersuchung erfolgt unter Beachtung von QA/QC-Ketten und adaptiver Probennahme. Die Ergebnisse dienen der Entscheidungsfindung für Gründungen, Sanierungen und Überwachungsmaßnahmen, wobei weitere Abschnitte Methoden und Empfehlungen darlegen.
Zweck und Anwendungsbereich einer Bodenuntersuchung
Eine Bodenuntersuchung ermittelt die unterirdischen Verhältnisse und Materialeigenschaften, die benötigt werden, um ein Projekt sicher und wirtschaftlich zu entwerfen, zu errichten und instand zu halten. Sie definiert Ziele: Beurteilung der Tragfähigkeit, des Setzungsverhaltens, des Grundwasserregimes und des Kontaminationspotenzials, um die Gründungswahl, Erdarbeiten und Gegenmaßnahmen zu informieren. Der Umfang richtet sich nach der Projektkomplexität, den behördlichen Anforderungen und der Risikotoleranz und legt Tiefenbereiche, Probendichte, Laboruntersuchungen und Berichtsformate fest. Der Schwerpunkt liegt auf der Quantifizierung von Bodeneigenschaften — Korngrößenverteilung, Atterberg-Grenzen, Scherfestigkeit, Druckverformbarkeit und Durchlässigkeit — die das Strukturverhalten und Bauverfahren steuern. Untersuchungsmethoden werden ausgewählt, um Informationsbedarf, Kosten und Zugänglichkeit des Geländes auszubalancieren; Methoden umfassen in-situ-Prüfungen, Bohrungen und gezielte Probenahmen für Laboranalysen. Die Ergebnisse umfassen interpretierte Parameter, Entwurfs- und Ausführungsratschläge sowie Unsicherheitsgrenzen zur Anleitung von Ingenieuren und Beteiligten. Die Untersuchung legt außerdem Kriterien für Datenqualität und Maßnahmen für unvorhergesehene Bedingungen fest, um sicherzustellen, dass Entscheidungen auf gemessenen Verhältnissen und nicht auf Annahmen beruhen.
Standortaufklärung und historische Recherche
Obwohl oft eine Vorstufe zur Feldarbeit, schaffen gründliche Standorterkundung und historische Recherche den kontextuellen Rahmen, der für eine effektive Bodenuntersuchung notwendig ist. Der Prozess beginnt mit einer systematischen Beurteilung des Geländes zur Identifizierung sichtbarer Merkmale, Zugangsbehinderungen, vorhandener Bauwerke, Oberflächenentwässerung, Vegetation und Anzeichen von Kontamination. Beobachtungen werden dokumentiert, fotografiert und georeferenziert, um die anschließende Planung zu leiten. Gleichzeitig werden historische Karten und Archivunterlagen geprüft, um frühere Nutzungen des Geländes, ehemalige industrielle Tätigkeiten, unterirdische Bauwerke und frühere Sanierungsmaßnahmen aufzudecken, die die unterirdischen Bedingungen beeinflussen können. Genehmigungen von Behörden, Versorgungspläne, Luftbilder und lokales Wissen ergänzen die Dokumentenprüfung. Risikopriorisierte Bereiche werden zur gezielten Bearbeitung markiert, ohne Probenahmemethoden vorwegzunehmen. Die kombinierte Erkundung und historische Überprüfung verfeinern die Ziele, informieren über Gesundheits- und Sicherheitsmaßnahmen und optimieren die Ressourcenzuweisung für die Untersuchungsphasen. Eine klare Dokumentation der Ergebnisse und Unsicherheiten sorgt dafür, dass die Bodenuntersuchung mit weniger Überraschungen und einer belastbaren Grundlage für ingenieurwissenschaftliche und umweltbezogene Entscheidungen fortschreitet.
Methoden der Untergrunderkundung und Probennahmetechniken
Nach Reconnaissance und historischer Überprüfung definieren Methoden der Erkundung des Untergrunds und Probennahmetechniken, wie die Bedingungen im Untergrund für Entwurf, Risikobewertung und Sanierungsplanung charakterisiert und quantifiziert werden. Die Untersuchung kombiniert typischerweise nichtinvasive geophysikalische Methoden mit invasiven Ansätzen wie Bohrprobenahme, CPT und Grabungen. Geophysikalische Methoden (Seismikrefraction, MASW, elektrische Widerstandsmessung, GPR) liefern durchgehende laterale und vertikale Korrelation der Stratigraphie, des Grundwasserauftretens und anomalier Bereiche und leiten gezielte Bohrungen. Bohrprobenahme liefert repräsentative gestörte und ungestörte Proben zur Feldbeschreibung und anschließenden Laboranalyse; klare Protokolle für Probenhandling, Tiefenkontrolle, Konservierung und Chain of Custody sind wesentlich, um die Integrität zu erhalten. In-situ-Tests, die in Bohrlöchern durchgeführt werden (SPT, Drucksonden, Piezocone), ergänzen Proben durch die Ermittlung von relativer Festigkeit und Permeabilitätsindikatoren. Probenahmestandorte und -tiefen werden basierend auf Belastungsbedingungen, stratigraphischer Variabilität und Kontaminantenwegen ausgewählt. Dokumentation, fotografische Aufzeichnungen und kalibrierte Instrumentierung unterstützen Reproduzierbarkeit und behördliche Konformität und minimieren gleichzeitig Störungen der Baustelle.
Laboruntersuchungen zur Festigkeit und Kompressibilität
Bei der Charakterisierung von Bodentragfähigkeit und Kompressibilität quantifizieren Laboruntersuchungen Parameter, die direkt in Entwurfs- und Stabilitätsanalysen verwendet werden. Standardisierte Prüfungen wie Triaxial-, Scherversuchs- und ungestützte Druckfestigkeitsprüfungen liefern eine objektive Festigkeitsbewertung, indem sie unter kontrollierten Spannungswegen maximale und residuale Scherwiderstände, Kohäsion und Reibungswinkel messen. Konsolidierungs- und Oedometerverfahren bilden den Kern der Kompressibilitätsprüfungen und bestimmen Kompressionsindex, Rekompressionsindex und Konsolidationskoeffizienten zur Beschreibung des primären und sekundären Setzungsverhaltens. Atterberg-Grenzen, Korngrößenverteilung und spezifisches Gewicht ergänzen die mechanischen Prüfungen, indem sie Gefüge und Plastizität definieren, die Steifigkeit und Fließen beeinflussen. Probenhandhabung, Minimierung von Störungen und geeignete Sättigungsverfahren sind essentiell, um repräsentative Ergebnisse sicherzustellen, insbesondere für feinkörnige und empfindliche Böden. Die Auswahl der Prüfungen folgt projektspezifischen Anforderungen und Geländebedingungen, wobei Laborwerte zur Ableitung von Materialmodellen, Steifigkeitsbeziehungen und Parametern für nachfolgende Analysen verwendet werden, ohne direkt vor Ort Tragfähigkeits- oder Setzungsberechnungen durchzuführen.
Beurteilung der Tragfähigkeit und der Setzungsprognosen
Die Beurteilung erfolgt durch die Ermittlung der ultimativen Tragfähigkeit der Fundamentböden anhand von Feld- und Laborwerten. Anschließend richtet sich die Aufmerksamkeit auf die Abschätzung der langfristigen Setzungen, wobei unmittelbare und Konsolidierungsanteile auf der Grundlage von Kompressibilitätsparametern getrennt werden. Die Ergebnisse werden mit zulässigen Grenzwerten verglichen, um die Fundamentauslegung und mögliche Gegenmaßnahmen zu informieren.
Bestimmung des endgültigen Kurses
Die Bestimmung der ultimativen Tragfähigkeit erfordert die Integration von Bodenfestigkeitsparametern, Fundamentgeometrie und Belastungsbedingungen, um die maximal zulässige Last zu prognostizieren, die ein Fundament ohne Scherversagen oder unzulässige Setzung aufnehmen kann. Die Bewertung vergleicht die berechnete ultimative Last mit den Bemessungslasten unter Verwendung von Bodenkennwerten aus Bohrungen, CPT und Laboruntersuchungen. Scherfestigkeitsparameter (c, φ), Einheitgewicht und Grundwasser beeinflussen die Tragfähigkeitsabschätzungen; geeignete Tragfähigkeitsgleichungen oder numerische Modelle werden für flache oder tiefe Fundamente ausgewählt. Die Auswahl des Sicherheitsfaktors wandelt die ultimative in die zulässige Tragfähigkeit um und berücksichtigt Variabilität sowie die Folgen eines Versagens. Lokale Versagensmodi (allgemeiner Scherbruch, lokaler Scherbruch, Durchstanzung) werden identifiziert. Kurzfristige sowie entwässerte/nicht entwässerte Bedingungen werden berücksichtigt, um konservative ultimative Werte als Bemessungsgrundlage zu bestimmen.
Schätzung der langfristigen Setzung
Weil die langfristige Setzung die Gebrauchstauglichkeit bestimmt und das Fundamentdesign beeinflussen kann, selbst wenn die Tragfähigkeit letztlich ausreicht, müssen Ingenieure zeitabhängige Verformungen unter Berücksichtigung der Bodenkompressibilität, der Belastungsgeschichte und der Entwässerungsbedingungen vorhersagen. Die Abschätzung langfristiger Setzungen umfasst Konsolidations‑ und Kriechungsanalysen, die Trennung von Primär‑ und Sekundärkompression sowie die Bewertung der Heterogenität in den Schichten. Labor‑Oedometerprüfungen, in situ Drucksondierungen oder CPTu‑abgeleitete Korrelationen und Rückanalysen vergleichbarer Projekte informieren die Setzungsprognose. Das Design integriert zulässige Setzungen, gestaffelte Belastung und mögliche Minderungsmaßnahmen wie Vorkonsolidierung (Preloading), senkrechte Drains oder tiefe Fundamente. Langfristiges Monitoring verifiziert Modellannahmen, erkennt unerwartetes Verhalten und leitet Instandhaltungsmaßnahmen. Berichtswesen dokumentiert Unsicherheiten, angenommene Modul‑ und Koeffizientenwerte sowie empfohlene Überwachungsintervalle, um dauerhafte, gebrauchstaugliche Fundamente in Übereinstimmung mit standortspezifischen Bedingungen und regulatorischen Anforderungen sicherzustellen.
Grundwasseruntersuchung und hydrogeologische Tests
Die Untersuchung des Grundwassers und hydrogeologische Tests ermitteln die Bedingungen des unterirdischen Wassers, quantifizieren Aquifereigenschaften und bewerten potenzielle Auswirkungen auf geplante Bauvorhaben. Die Untersuchung umfasst die Installation von Brunnen, die Platzierung von Piezometern und ein Programm zur Grundwasserüberwachung, um statische Pegel, saisonale Schwankungen und die Reaktion auf Zufluss oder Entnahme zu erfassen. Pumpversuche, Slug-Tests und Konstantförderungsversuche werden eingesetzt, um die hydraulische Leitfähigkeit, Transmissivität, Speicherkraft (Storativity) und spezifische Ausnutzung (Specific Yield) zu bestimmen. Die Daten unterstützen hydrogeologische Modellierungen zur Vorhersage von Absenkung, Schadstoffverlagerung (weiter unten behandelt) und Wechselwirkungen zwischen Grundwasser und Oberflächengewässern. Hydraulische Randbedingungen, Recharge-Raten und Anisotropie werden definiert, um die Planung von Entwässerungsmaßnahmen, Wahl der Fundamentart und Bauablaufplanung zu informieren. Die Dokumentation umfasst Testmethoden, Erholungsverläufe und interpretierte Parameter mit Unsicherheitsgrenzen. Kurzfristige und langfristige Auswirkungen auf Auftrieb, Uplift und Porendruckänderungen werden bewertet. Empfehlungen konzentrieren sich auf Überwachungspläne, Minderungsmaßnahmen zur Grundwasserkontrolle und die Einschränkungen des Datensatzes für die Entwurfsverwendung.

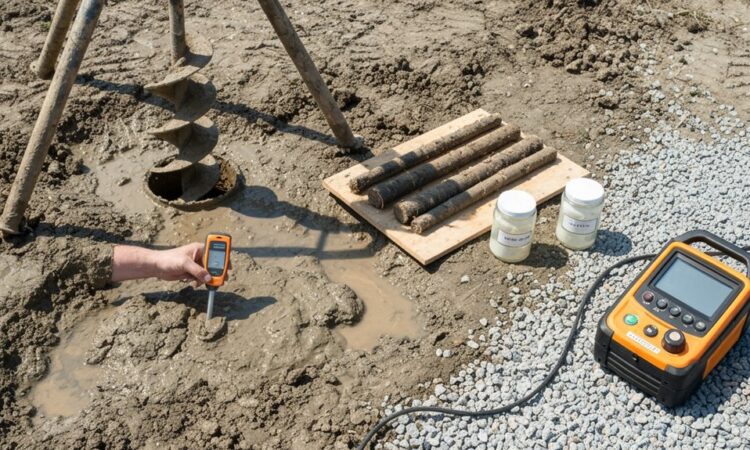

Bodenverunreinigungs-Screening und Umweltprobenahme
Ein Screening-Entscheidungsrahmen leitet, ob und wo Bodenverunreinigungs-Screenings durchgeführt werden, um potenzielle Risiken zu priorisieren. Ein gezieltes Probenahmeplan-Design legt Probenahmestellen, Tiefen, Methoden und Häufigkeit fest, um eine repräsentative Abdeckung sicherzustellen. Maßnahmen zur Sicherstellung der Datenqualität, einschließlich QA/QC-Proben und Chain-of-Custody-Protokollen, gewährleisten, dass die resultierenden Daten für Entscheidungen belastbar sind.
Screening-Entscheidungsrahmen
Bei der Bewertung von Bodenverunreinigungen bietet das Screening-Entscheidungsrahmenwerk einen strukturierten Prozess zur Bestimmung, ob weitere Untersuchungen oder Sanierungsmaßnahmen erforderlich sind. Das Rahmenwerk verwendet Screening-Kriterien und eine Entscheidungsmatrix, um Standorte nach potenziellem Risiko zu kategorisieren, wobei Kontaminantenart, Konzentration, Flächennutzung und Expositionswege berücksichtigt werden. Anfangsdaten und historische Informationen fließen in die Matrix ein, um gestufte Ergebnisse zu erzeugen: keine Maßnahmen, Überwachung, gezielte Probenahme oder sofortige Gegenmaßnahmen. Die Grenzwerte der Kriterien beziehen sich auf behördliche Vorgaben und konservative gesundheitsbasierte Werte, um schützende Entscheidungen sicherzustellen. Die Dokumentation der Begründung, Unsicherheiten und Datenlücken ist erforderlich, um die gewählten Stufen zu rechtfertigen. Das Rahmenwerk betont die iterative Überprüfung, wenn neue Informationen verfügbar werden, und leitet die Zuweisung von Ressourcen, während unnötige invasive Arbeiten minimiert und die menschliche Gesundheit sowie die Umwelt geschützt werden.
Stichprobenplan-Design
Die Gestaltung des Probenahmeplans legt den systematischen Ansatz zur Lagebestimmung, Entnahme und Handhabung von Bodenproben fest, um Kontaminationen zuverlässig und nachvollziehbar zu charakterisieren. Er definiert Ziele, Zielanalyten, die räumliche Rasterdichte und Tiefenintervalle in Übereinstimmung mit dem konzeptionellen Modell des Standorts und den regulatorischen Kriterien. Die Auswahl der Probenahmetechniken – Stichprobenentnahme, Inkremental-, Verbund- oder Grabungsprobenahme – richtet sich nach der Phase des Kontaminanten, den erforderlichen Nachweisgrenzen und Störungsbeschränkungen. Pläne berücksichtigen die Variabilität des Standorts durch Stratifikation von Bereichen nach beobachteter Heterogenität, früherer Nutzung und geologischen Einheiten, um Probenstandorte zu optimieren und die Unsicherheit bei der Interpretation zu reduzieren. Kettennachweis (Chain-of-Custody), Felddokumentation und Dekontaminationsverfahren werden festgelegt, um die Probenintegrität zu erhalten. Kontingenzregeln für unerwartete Befunde leiten eine adaptive Probenahme, während konsistente, prüfbare Methoden für die anschließende Interpretation und Planung von Sanierungsmaßnahmen beibehalten werden.
Qualitätssicherung von Daten
Eine effektive Qualitätssicherung (DQA) für die Untersuchung von Bodenverunreinigungen und Umweltproben legt messbare Kriterien und Verfahren fest, um sicherzustellen, dass analytische Ergebnisse für ihren beabsichtigten Zweck geeignet sind. Das Programm definiert Ziele, Probenhandhabung, Kettennachweis (Chain-of-Custody) und Laborwahl, um Kontamination und Verzerrungen zu minimieren. Qualitätskennzahlen wie Präzision, Genauigkeit, Nachweisgrenzen und Wiederfindungsraten werden festgelegt und an Projektanforderungen überwacht. Datenvalidierungsprotokolle bewerten Vollständigkeit, Konsistenz und Vergleichbarkeit und kennzeichnen Nichtkonformitäten zur Überprüfung. Blinde Duplikate, Feldkontrollen (Field Blanks) und Matrixaufschläge (Matrix Spikes) liefern empirische Prüfungen, während Steuerkarten und Trendanalysen systematische Probleme erkennen. Die Dokumentation von Korrekturmaßnahmen bewahrt die Rückverfolgbarkeit. Unabhängige Audits und periodische Eignungsprüfungen stärken das Vertrauen, dass die Ergebnisse Entscheidungen am Standort und die Einhaltung von Vorschriften unterstützen.
Dateninterpretation, Berichterstattung und Risikobewertung
Dateninterpretation, Berichterstattung und Risikoabschätzung synthetisieren Feld- und Laborergebnisse zu klaren Schlussfolgerungen über die unterirdischen Verhältnisse, Verteilung von Schadstoffen und potenzielle Gefahren für Rezeptoren. Der Prozess wendet Datenvisualisierungstechniken und statistische Analysemethoden an, um Trends, Ausreißer und räumliche Muster zu identifizieren. Die Interpretation unterscheidet natürliche Variabilität von Kontaminationssignalen, bewertet das Grundwasserverhalten und prüft geotechnische Parameter anhand von Entwurfsanforderungen. Berichte fassen Methoden, Ergebnisse, Unsicherheitsrahmen und Datenqualitätsqualifikatoren zusammen; sie enthalten Karten, Schnittdarstellungen, Konzentrationstabellen und Konfidenzintervalle, um eine transparente Entscheidungsfindung zu unterstützen. Die Risikoabschätzung kombiniert Expositionswege, Toxizitätskriterien und Eigenschaften der Rezeptoren, um potenzielle menschliche und ökologische Auswirkungen unter gegenwärtigen und plausiblen zukünftigen Szenarien zu schätzen. Die Risikodarstellung benennt Wahrscheinlichkeits- und Konsequenzniveaus und empfiehlt Überwachung, weitergehende Untersuchungen oder Risikomanagementmaßnahmen, wenn Schwellenwerte überschritten werden. Die Schlussfolgerungen heben Einschränkungen, Annahmen und priorisierte Maßnahmen hervor, sodass Interessengruppen die Beweislage abwägen und verhältnismäßige Maßnahmen planen können, ohne spezifische Sanierungs- oder Ingenieursentscheidungen zu unterstellen.
Wie Bodenbefunde die Entscheidungen zu Fundament, Grundwasserabsenkung und Sanierung beeinflussen
Aufbauend auf interpretierten Standortbedingungen und Risikobewertungen informieren die Bodenergebnisse direkt die Entscheidungen über Fundamenttypen, Entwässerungsschemata und Sanierungsmethoden, indem sie physische, chemische und hydrogeologische Einschränkungen festlegen. Der Bericht übersetzt Tragfähigkeit, Setzungsverhalten, Grundwassertiefe, Durchlässigkeit und Kontaminantenverteilung in praktische Optionen: Auswahl geeigneter Fundamenttypen (Flachgründungen, Bodenplatten, Pfähle oder Tiefgründungen) basierend auf Bodenstabilität und Traglastanforderungen. Grundwasserdaten bestimmen Entwässerungsbedarfe, Methodenauswahl (Sandfang- oder Brunnenanlagen, Tiefbrunnen, Dichtwände) und Zeitplanung, um übermäßige Absenkung oder das Einstürzen empfindlicher Schichten zu vermeiden. Die Charakterisierung von Kontaminationen leitet die Sanierung: In-situ-Stabilisierung, Aushub und Entsorgung, Pump-and-Treat oder überwachter natürlicher Abbau werden entsprechend Mobilität der Schadstoffe, Bodenmatrix und Durchlässigkeit gewählt. Wechselwirkungen zwischen Fundamenten, Entwässerung und Sanierung werden bewertet, um nachteilige Auswirkungen zu verhindern — z. B. durch Entwässerung verursachte Setzungen, die benachbarte Bauwerke beeinträchtigen, oder durch Sanierungsmaßnahmen veränderte Bodenfestigkeiten. Abschließende Empfehlungen balancieren technische Machbarkeit, Risikoreduktion, Ausführbarkeit und Kosten sowie Maßnahmen zur Absicherung für unerwartete Bedingungen während der Bauausführung.
